隨著工藝的不斷進步，生產(chǎn)規(guī)模的逐步擴大，大幅面陶瓷薄板、巖板已經(jīng)從豪華超高端家裝，逐步邁入尋常百姓家。越來越多的消費者選擇使用大幅面陶瓷薄板或者巖板，用于地面和墻面裝飾。
瓷磚尺寸的大幅提升，不僅帶來搬運困難，切割困難，更帶來了鋪貼困難。瓷磚尺寸增大，需要更大的力氣才能使瓷磚和基層充分粘結，否則極易導致空鼓。隨著900mm*1800mm、1200mm*2400mm的瓷磚逐漸普及，現(xiàn)在僅憑人力和傳統(tǒng)的鋪貼技術，已經(jīng)徹底無法完成瓷磚鋪貼了。
基于市場的需求，德國亞地斯技術學院近期安排了一次關于大幅面陶瓷薄板鋪貼的鋪貼技術培訓，DUNLOP品牌全體銷售人員參與，積極學習，寄望將純正的德系工藝傳播于中國市場。
為了充分驗證大板鋪貼的難度和要點，本次培訓使用了2片定制的1200mm*2400mm鋼化玻璃，用于觀察鋪貼的滿漿率效果。目前家裝中，使用較多的大板主要是900mm*1800mm和1200mm*2400mm，所以這個尺寸的鋼化玻璃能模擬陶瓷薄板鋪貼場景，難度比鋪貼陶瓷薄板更高，因為玻璃的吸水率更低。
本次培訓參訓人員都是亞地斯集團DUNLOP品牌的一線銷售員工，都有多年從業(yè)經(jīng)驗，對于瓷磚鋪貼已經(jīng)有非常深厚的功底，對于大板鋪貼也并不陌生，因此本次培訓重點在于強化鋪貼技術要點，掌握大板鋪貼的3大步驟，13要點。
大幅面陶瓷薄板、巖板鋪貼，從某種程度上而言，不是鋪貼技術的比拼，是粘結材料的比拼，是鋪貼工具的比拼，高性能的粘結材料，完善的鋪貼工具準備是大板鋪貼的前序條件，包括大板搬運抬價、大板切割操作臺，大板搬運支架、大板切割機、大板取孔鉆，大板倒角切割機等等。本次培訓不展示陶瓷薄板切割和搬運方面的注意事項，僅展示瓷磚粘結劑的粘結使用要點。

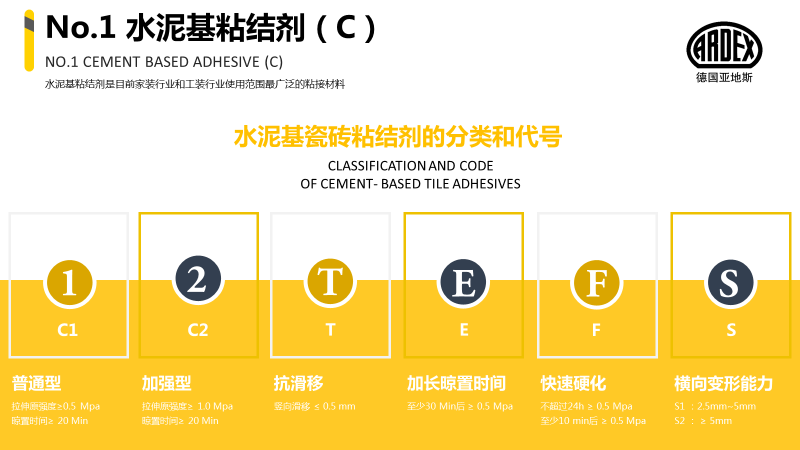

大幅面陶瓷薄板、巖板因為尺寸較大，粘結難度大，應力累計效應大，極易空鼓等風險，目前行業(yè)內的統(tǒng)一認知是，需要使用高標準的瓷磚粘結劑，基本共識是要求使用C2TES1等級及以上的產(chǎn)品。
C2：代表拉伸粘結原強度、浸水后拉伸粘結強度、熱老化后拉伸粘結強度、凍融循環(huán)后的拉伸粘結強度均要超過1Mpa，意味著每平方厘米可以承受10公斤以上的拉力。
T：抗滑移性能，滑動幅度小于等于0.5mm；
E：正常情況下，瓷磚膠批刮20分鐘后，瓷磚膠表面即有可能“封皮”，失去與瓷磚的粘結能力。含“E”標志的瓷磚膠，開放時間延長至30分鐘；使得瓦工能夠更多的時間來操作瓷磚鋪貼。
S1：代表瓷磚橫向變形能力，瓷磚幅面越大，對于橫向變型的要求越高，如果粘結材料不具備橫向變型能力，大幅面陶瓷薄板、巖板有很高的皸裂、開裂、空鼓脫落風險。
隨著陶瓷薄板、巖板的尺寸越來越大，亞地斯技術學院推薦，盡可能使用快干性能的瓷磚膠，或者含有亞地斯獨有技術ARDURAPID科技的瓷磚膠。因為瓷磚尺寸越大，鋪貼后，瓷磚中心部位的瓷磚膠干固時間越長，甚至需要2-3周的時間，中心部位才能完全干固。在不完全干固的情況下，開放后續(xù)施工，開放行人，瓷磚粘結性能將被破壞從而失效、空鼓。
含有ARDURAPID技術的瓷磚膠或者快干早強性能的瓷磚膠，能夠快速固化，瓷磚粘結劑中的水分全部用于水化反應，不會含有多余的水分需要蒸發(fā)、揮發(fā)，約1.5小時即可快速達到粘結強度，保障瓷磚粘結安全。
在DUNLOP德系工藝體系中，我們推薦使用DUNLOP陶瓷薄板專用高柔性粘結劑（專業(yè)版），能夠滿足大幅面陶瓷薄板或者巖板的粘結需求。
基層處理在DUNLOP德系工藝體系中，可謂重中之重?；鶎犹幚淼慕Y果，直接決定大板粘貼的效果。基層處理只需要掌控3要點，即可掌握大板粘貼基層處理要點。歸納起來，可用“強”“平”“凈”三字總結：
『強』：強度要求：墻面拉拔強度要求超過1Mpa，地面拉拔強度要求超過0.3Mpa；
『平』：平整度要求：±3mm/2m，±1.5mm/600mm;
『凈』：潔凈度要求：墻地面要求為粉塵、浮灰、浮漿、油污等影響粘結強度的異物。
基層處理，DUNLOP德系工藝中有專用的基層處理系統(tǒng)，感興趣的朋友可以參考往期文章。
對于大幅面陶瓷薄板、巖板鋪貼，DUNLOP德系工藝中，有9個控制要點，嚴格遵從并掌控此9項要點，能保障大板鋪貼不空鼓，不脫落。

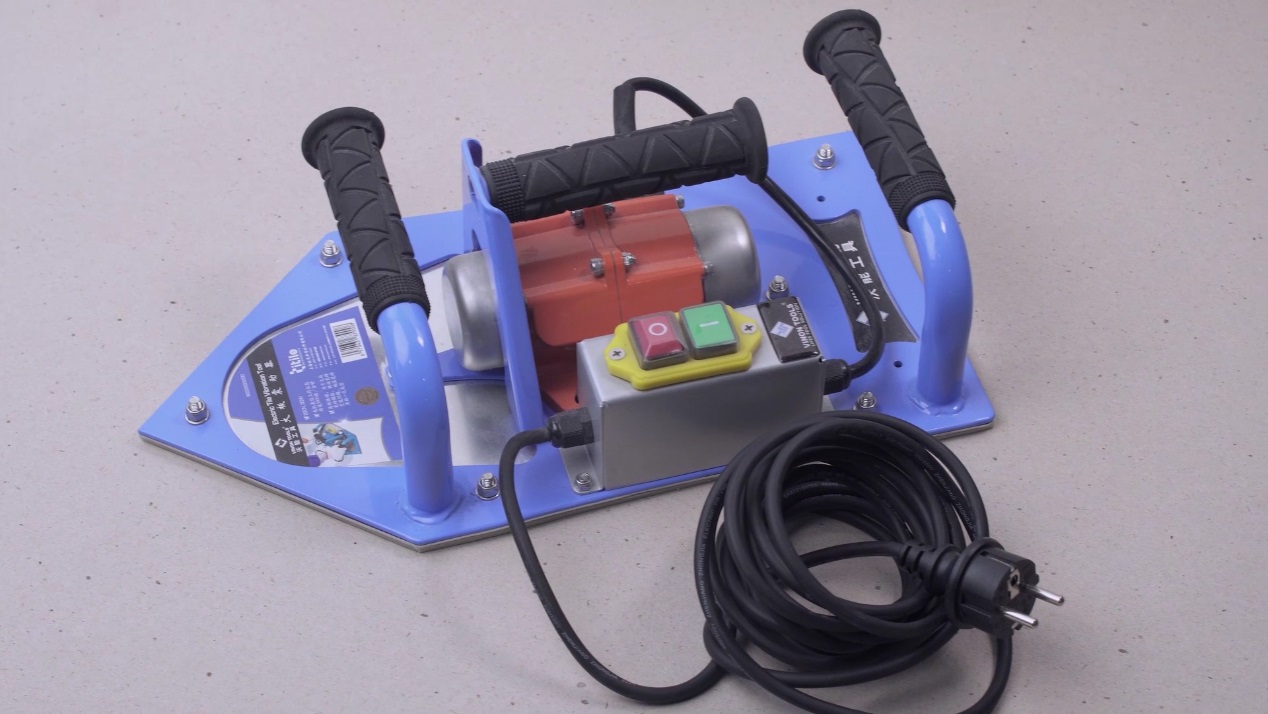

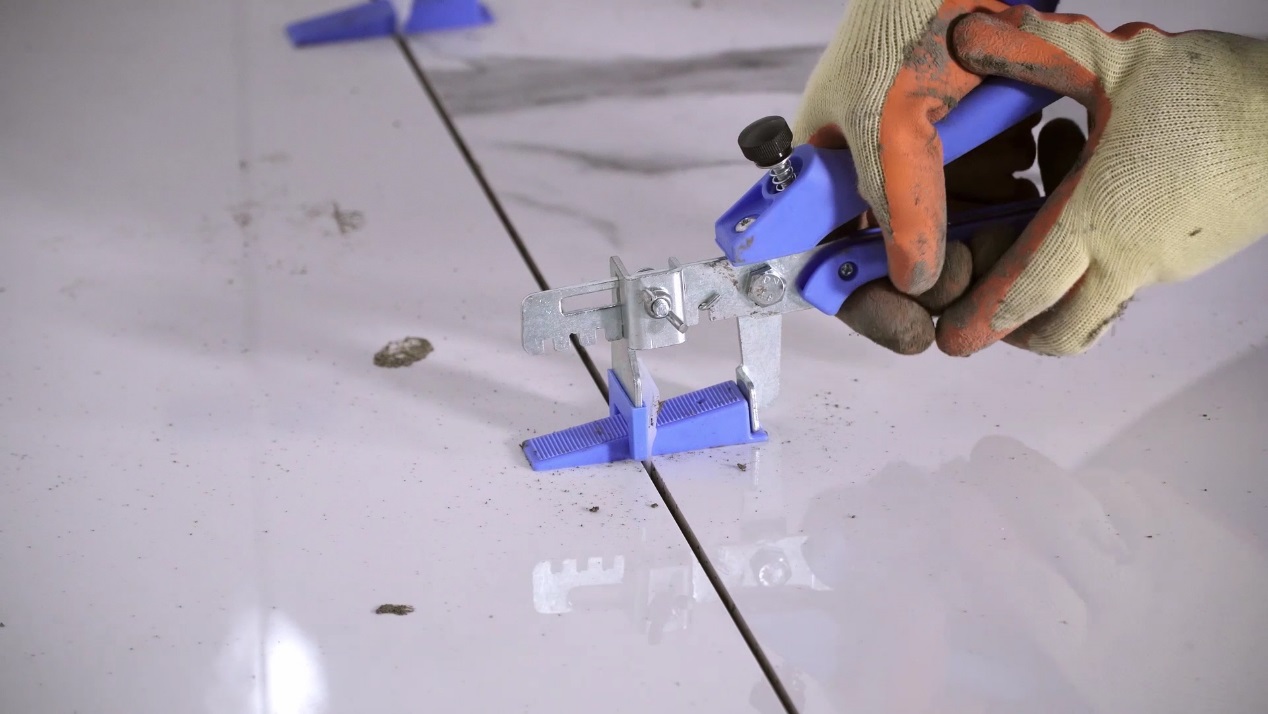

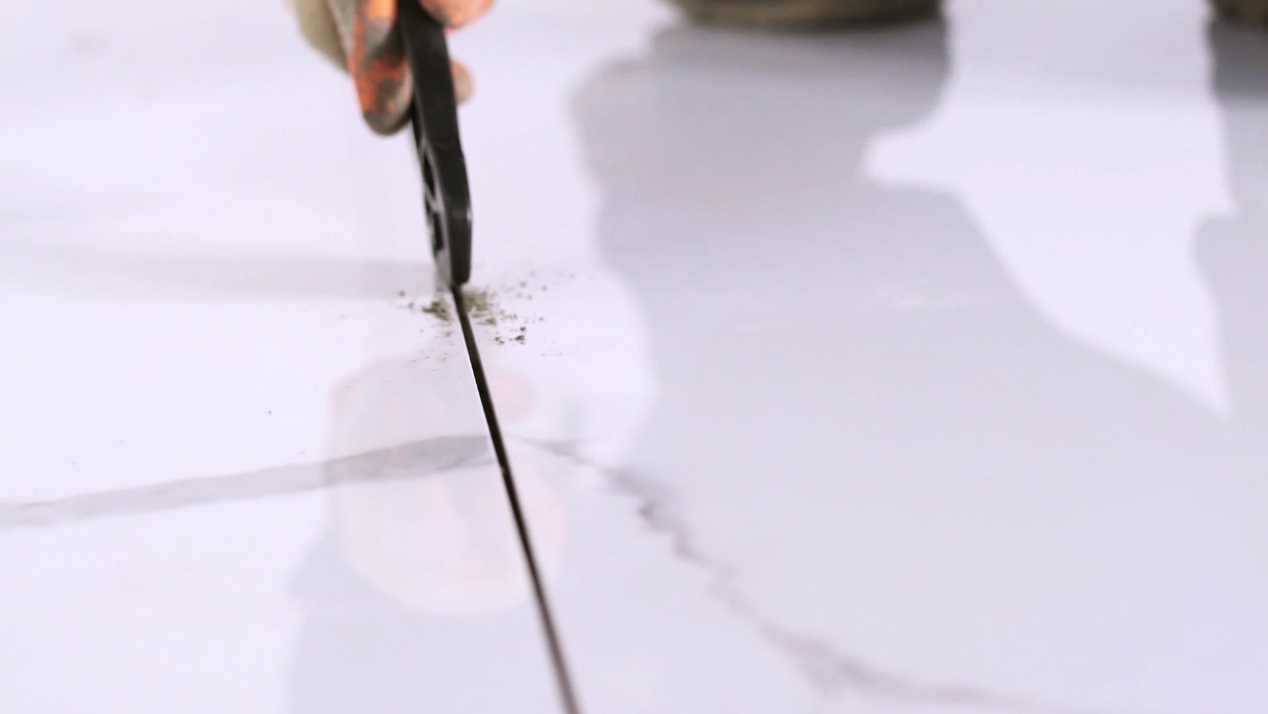

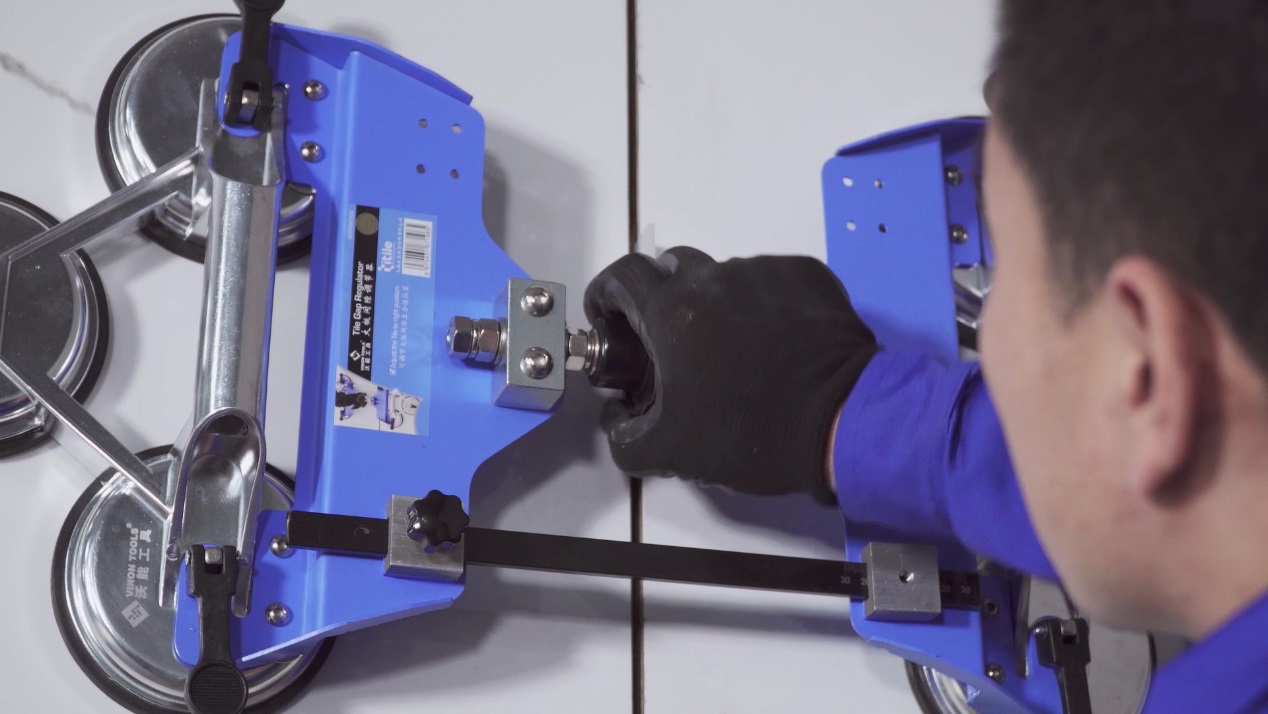

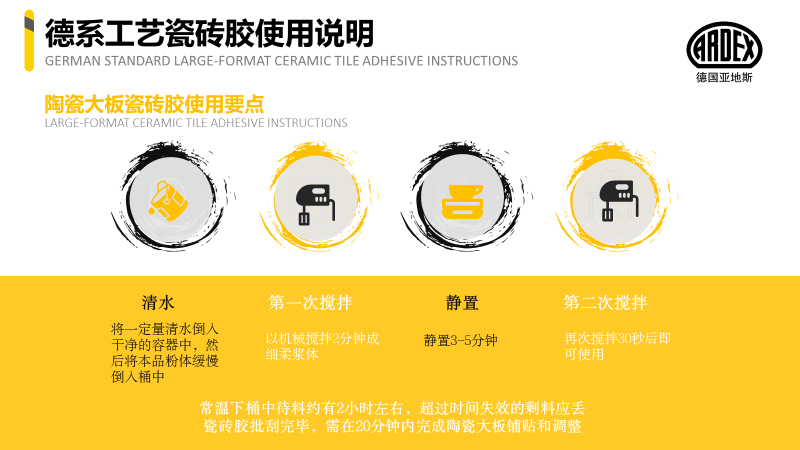

分別為：粘結劑攪拌、瓷磚清潔、雙面刮膠、短邊刮膠、平行刮膠、震動調平、間距調整、調平器械、及時清潔等9個步驟。期間需要使用多種專用工具，均屬于大板鋪貼必備工具。
Tips：優(yōu)質、高等級瓷磚膠有濃郁的乳膠香味，可供粗略辨別瓷磚膠等級和優(yōu)劣；
通過以上3個瓷磚膠批刮要點控制，可以保障大板鋪貼到基層時，大板、瓷磚膠與基層三者之間的空氣順利排出，使大板能夠和基層盡可能貼合。否則，空氣封鎖在瓷磚膠中間，容易造成“空氣彈簧”效應，陶瓷薄板無法保障滿漿率，必然空鼓。
通過對比，雙面刮膠后在沒有使用震動找平器械時，滿漿率已經(jīng)大幅度超出單面刮膠的的效果。同時雙面刮膠使用的瓷磚膠數(shù)量大于單面刮膠，厚度也超出單面刮膠，有利用使用瓷磚膠找平厚度，控制大板整體的平整度。

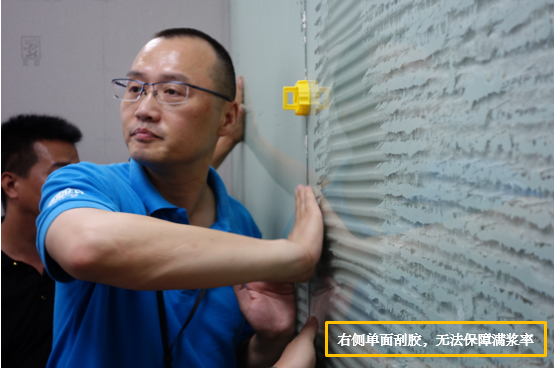

單面刮膠效果

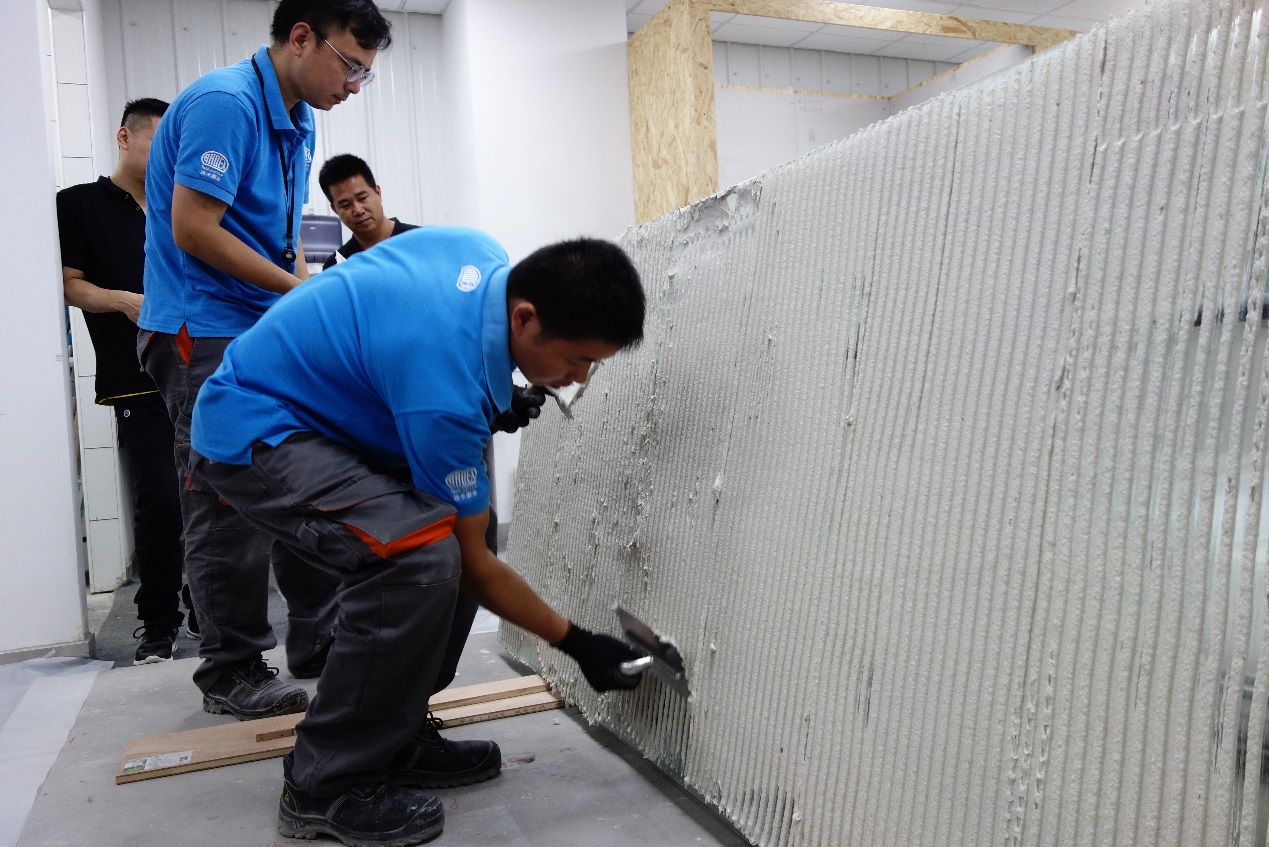

雙面刮膠效果
通過瓷磚整平器械整平之后，可以看出玻璃已經(jīng)和基層嚴絲合縫的粘接在一起，可以直觀的看出，玻璃背面100%滿漿。
通過以上3大步驟，13個要點控制，在陶瓷大板和巖板鋪貼中，基本能保障粘結滿漿率和粘結強度，避免空鼓，保障粘結安全。
大板粘結課程授課結束，就是亞地斯技術學院培訓的保留項目，實操練習！

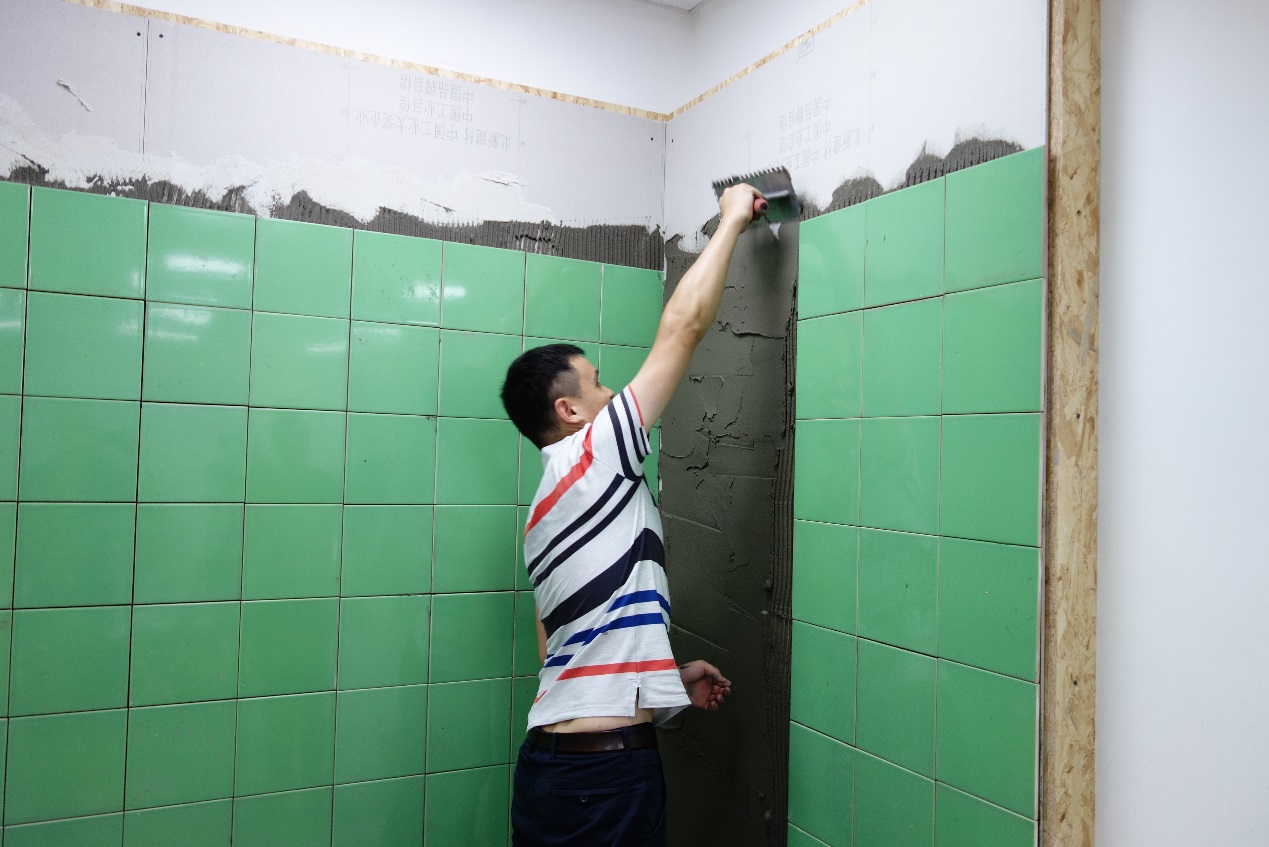

全體參訓人員，一人一個操作間，面積等同于家裝衛(wèi)生間，實實在在的操練吧！

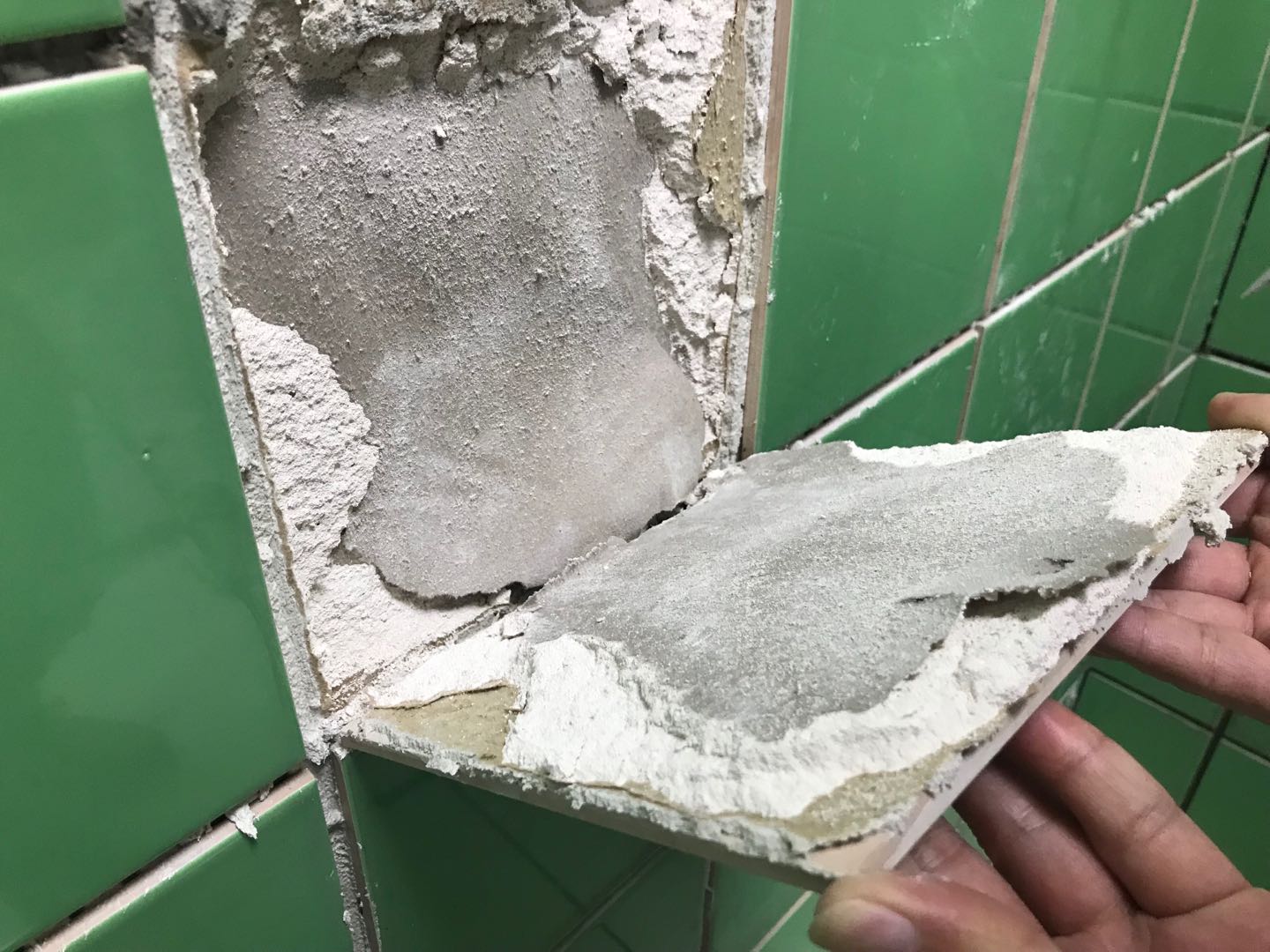

在貼磚練習中，部分同事測試了DUNLOP陶瓷薄板專用高柔性粘結劑（專用版）的粘結強度，約12個小時后的強度已經(jīng)可以把基層的埃特板直接撕下來，粘結性能十分優(yōu)異。
通過兩天的封閉式培訓，再次強化銷售團隊對于DUNLOP德系工藝，瓷磚粘貼技術的掌握，可以預見，DUNLOP一線銷售團隊將用更扎實的專業(yè)知識服務中國廣大的客戶。
